Donc, le but est de pouvoir faire une forme qui aura une bordure pointillée, comme ceci :

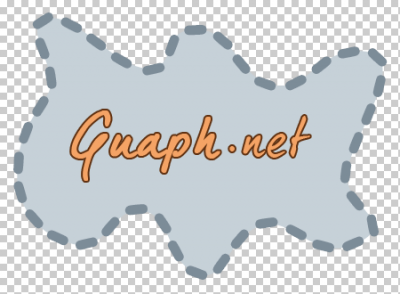

Résultat final

À ma connaissance il existe 2 solutions :

• utiliser des motifs ;
• ou celle que j’ai découvert, avec l’outil texte.

Utiliser un motif

Voici, une solution que l’on décrit partout ... mais dont le rendu est très médiocre.

1^re Étape : créez une nouvelle image carrée, de 16 pixels de coté (par exemple).

2^nd Étape : remplissez cette image de 2 carrés pleins, de sorte à réaliser une portion de damier. En fonction des pointillés souhaités, plutôt que des carrés faites plutôt des disque pleins.
Laissez bien le reste de l’image transparent.
Enfin, allez dans le menu : Édition > Utiliser comme motif. Nommez le motif de sorte à pouvoir bien l’identifier plus tard.

Créer un motif

Votre motif est prêt, vous pouvez fermer cette image sans l’enregistrer, elle ne sera plus utile. Puis revenez à votre image en cours, contenant la forme qui doit avoir un contour pointillé.

3^e Étape : sur votre forme appliquez lui un contour. En fait, sélectionnez le calque faites double clique, ou menu : "Calque > Style de calque > Contour".
Dans les propriétés du contour, pour "Type de remplissage" sélectionnez "Motif" puis sélectionnez votre motif précédemment créé.
Définissez la taille du contour et autres réglages.

Pointillés avec un motif

Voilà.
Bof hin

Comme vous pouvez le voir le résultat est franchement pas terrible, pour les formes non rectangulaires. Et cette technique présente plusieurs inconvénients, car il faut faire un motif pour chaque :

• couleur ;
• type de pointillés ;
• épaisseur ;
• etc ...

Du coup, je vous conseille une autre solution (ci-dessous).

Utiliser du texte

1^re Étape : dessiner votre forme ; soit une forme libre, soit directement avec les outils : rectangle, ellipse, polygone, ...

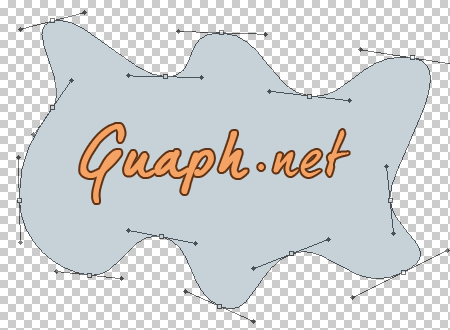

Dessiner une forme, avec les courbes de Bézier

2^nd Étape : prendre l’outil texte approchez le curseur du contour de votre forme. Le curseur de l’outil texte change alors pour vous signifier que vous pouvez accrocher du texte sur la forme. Ceci permet d’écrire du texte sur tout type de forme, contour ...

Utiliser l’outil "Texte"

3^e Étape : "écrivez" les pointillés, par exemple :
<tirait><espace><tirait><espace> ...
de sorte à faire les pointillés :
- - - - - - - - -

Écrire des tiraits

Évidement en fonction des pointillés souhaités personnalisez la série de caractères (underscore, point, tilde, ...), le nombre d’espaces, ou alterner différents caractères, pour changer le style de pointillés :

4^e Étape : réglez le texte dans la palette "Caractère" en modifiant :

• la police : pour des tiraits plus arrondis ou rectangulaires ;
• la taille : pour l’épaisseur des traits ;
• la couleur ;
• etc ...

Et surtout, modifiez la hauteur de ligne du texte, en changeant la valeur du champ "Définir le décalage vertical". Ceci afin de rapprocher les pointillés de la forme, ou au contraire les écarter.
Ou encore, changez l’écart entre les caractères en modifiant la valeur de"Définir l’approche des caractères sélectionnés.

Ajuster la hauteur de ligne

5^e Étape : et voilà le résultat

Résultat final

Vous pourrez enfin ajouter des effets au calque :

• ajouter un contour pour grossir le trait ;
• ajouter un biseau pour donner du relief ;
• etc ...

Avec cette technique, vos pointillés seront plus jolis, modifiables très rapidement et à volonté
